Topografia no Revit: É possível?
Se você trabalha com projetos arquitetônicos não pode deixar de ler esse conteúdo!

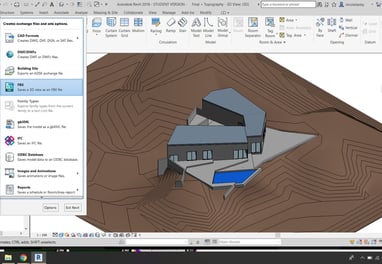

![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=915,h=515,fit=crop/Y4L3eOxwkkcn5rO1/file-YX4WNoggBWSlQ6n2.jpg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=230,fit=crop/Y4L3eOxwkkcn5rO1/file-YX4WNoggBWSlQ6n2.jpg)
Projetando em BIM
A palavra BIM está começando a aparecer com frequência quando o assunto é engenharia e arquitetura, provavelmente você já deve ter se deparado com ela e muito provavelmente elabore os seus projetos a partir desta incrível ferramenta. Caso você ainda não conheça a plataforma BIM, sugerimos que você leia nosso Blogpost onde explicamos todo o conceito por trás dessa nova metodologia de projetar.
O que talvez você ainda não saiba é que é possível inserir no Revit a superfície do terreno do seu projeto.
E como isso é possível?
Levantamento de dados do terreno
Para inserir a topografia no Revit, primeiramente você deve criar uma superfície 3D no software a partir de um levantamento planialtimétrico. Já podemos ir adiantando que isso não seria possível sem a interoperabilidade dos programas, ou seja, sem a metodologia BIM.

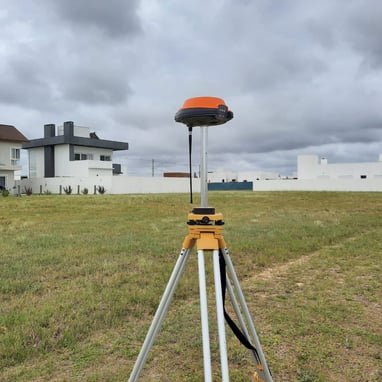

Inicialmente, é preciso ter em mãos um conjunto de dados com informações coletadas do terreno, como pontos contendo as posições X, Y e Z. Geralmente, esses elementos são obtidos através de equipamentos de topografia, como uma estação total, um RTK (Real Time Kinematic) ou um drone especializado.
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=915,h=594,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-19-at-14.47.35-5-m7VqN7bZZoH476n9.jpeg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=332,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-19-at-14.47.35-5-m7VqN7bZZoH476n9.jpeg)
Tratamento dos dados no Software AutoCad Civil

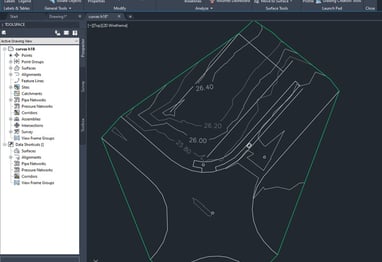

Em seguida, esses pontos são exportados para o software AutoCAD Civil 3D, na aba “Superfície”, onde é possível incorporar os pontos do terreno a uma superfície recém criada, desse modo, gerando uma malha contendo as curvas de nível do terreno levantado.
Após geradas as curvas de nível é preciso realizar alguns ajustes para que a mesma se adeque às configurações do terreno. Na aba “Propriedades da Superfície” podemos alterar o intervalo entre as isométricas, que por padrão gera uma linha a cada 2m de desnível. Em terrenos regulares, geralmente, deixamos esse intervalo entre 10cm e 30cm. Assim, teremos curvas bem representativas do terreno.
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=915,h=789,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-17-at-09.18.19-Y4Loawj8pkTKPx3v.jpeg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=228,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-17-at-09.18.19-Y4Loawj8pkTKPx3v.jpeg)
Inserção da Superfície no Software Revit

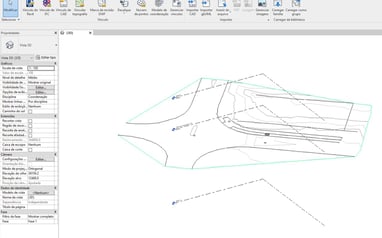

Agora vem o conceito BIM, quando se faz necessário exportar as curvas de nível no formato DWG/DXF, padrão dos programas da Autodesk. Já na interface do Revit, devemos ir até a aba “Inserir” e criar um vínculo de CAD. Essa função nos permite selecionar um arquivo em formato DWG/DXF e inserir na plataforma do Revit. Isso não serve apenas para curvas de nível, por meio dessa funcionalidade é possível anexar uma planta criada no AutoCAD e utiliza-la como base para o seu projeto no Revit.
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=915,h=647,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-17-at-09.18.23-YyvEG1OQvvc4M7Qv.jpeg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=207,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-17-at-09.18.23-YyvEG1OQvvc4M7Qv.jpeg)

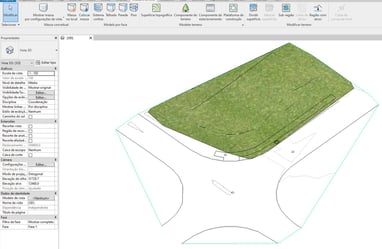

Após as curvas estarem visíveis no Revit é preciso ir até a aba “Massa e Terreno”, onde podemos criar uma superfície que servirá de base para todo o nosso projeto. Na mesma aba selecionamos “Criar da Importação” e depois “Selecionar Instância da Importação”, assim, clicando nas curvas que foram inseridas anteriormente e obtendo um terreno com as dimensões reais conforme o levantado. Desse modo, os projetos topográfico, arquitetônico e estrutural poderão ser realizados levando em consideração todas as peculiaridades do terreno.
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=915,h=650,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-17-at-09.18.16-mP4wobjMjOHXP0wW.jpeg)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=217,fit=crop/Y4L3eOxwkkcn5rO1/whatsapp-image-2021-05-17-at-09.18.16-mP4wobjMjOHXP0wW.jpeg)
Agora que a superfície do terreno já está inserida no Software Revit, você já pode começar a elaborar o seu projeto arquitetônico de modo a melhor aproveitar a superfície do terreno.
