Tipos de Fundações

Para a escolha e o dimensionamento das fundações de qualquer estrutura, devemos antes analisar a importância, para a nossa obra, de aspectos como: deformações aceitáveis, segurança quanto ao colapso, resistência necessária, entre outras. Para exemplificar estas análises, imaginemos um prédio alto, com uma base estreita, onde uma mínima deformação do solo (na ordem de milímetros) em uma das extremidades da estrutura pode causar um grande dano estrutural à edificação, por outro lado recalques pequenos em uma rodovia (até 1 centímetro) não representam problemas tão graves.

Nesse contexto fica mais fácil entender a relação dinâmica na escolha do tipo de fundação relacionando o tipo de solo local e o tipo de construção. Solos altamente resistentes na superfície tendem a otimizar soluções de engenharia com fundações rasas (sapatas, radier, etc.), enquanto solos mais coesivos e menos resistentes levam os engenheiros a optarem por fundações profundas (estacas, tubulões, etc.).

Pensando nisso, preparamos este material que define rapidamente quais os principais tipos de fundações existentes no mercado e suas características!

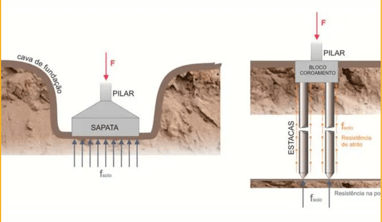

As fundações são separadas em 2 tipos: Fundações Rasas (Superficiais ou diretas) e Fundações Profundas.

A distinção entre estes dois tipos é feita segundo o critério (arbitrário) de que uma fundação profunda é aquela cujo mecanismo de ruptura de base não surgisse na superfície do terreno. Como os mecanismos de ruptura atingem, acima dela, tipicamente duas vezes sua menor dimensão, a norma NBR 6122 determinou que fundações profundas são aquelas cujas bases estão implantadas a uma profundidade superior a duas vezes sua menor dimensão, e pelo menos 3m de profundidade.

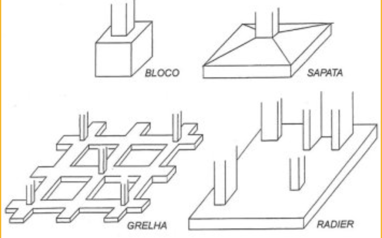

Dentro do grupo de fundações rasas, temos:

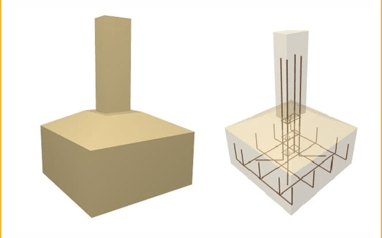

Bloco – Elemento de fundação de concreto simples, dimensionado de maneira que as tensões de tração nele resultantes possam ser resistidas pelo concreto, sem a necessidade de armadura.

Sapata – Elemento de fundação de concreto armado, dimensionado de modo que as tensões de tração nele resultantes sejam resistidas por armadura especialmente disposta para este fim (por isso sapatas possuem alturas menores que os blocos).

Sapata Corrida – Sapata sujeita à ação de uma carga distribuída ou de pilares em um mesmo alinhamento.

Grelha – Elemento de fundação constituído por um conjunto de vigas que se cruzam nos pilares (tipo não citado na norma NBR 6122/2010).

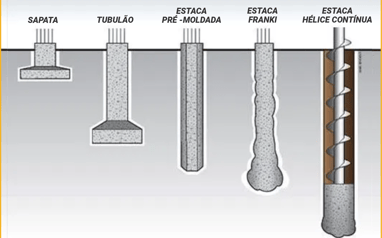

Por outro lado, dentro do grupo de fundações profundas, temos:

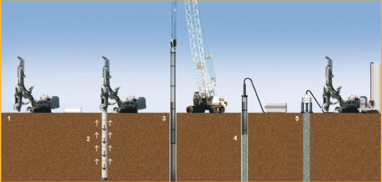

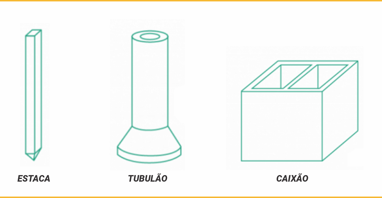

Estacas – Elemento de fundação esbelta que pode ser executada por escavação ou cravação (ou ainda por um sistema misto). Além disso, pode ser de concreto simples, ou armado, de aço, madeira, etc.

Tubulão – Elemento de fundação profunda de forma cilíndrica que, pelo menos na sua fase final de execução, requer a descida de operário ou técnico (o tubulão não difere da estaca por suas dimensões, mas pelo processo que envolve a descida de pessoas).

Caixão – Elemento de fundação profunda de forma prismática, concretado na superfície e instalado por escavação interna (tipo não citado na norma NBR 6122/2010).
