Tesouras: Elemento estrutural de barra
PROJETO ESTRUTURAL
Se você pesquisar no google, verá a explicação de que tesouras são armações de madeira triangulares, usadas em telhados que cobrem grandes vãos, sem o auxílio de paredes internas. Mas aqui nesse artigo te explicaremos melhor as suas funções e como são compostas.
Para defini-las, podemos dizer que:
“A tesoura nada mais é do que uma treliça com a função de transferir todos os carregamentos, tanto permanentes quanto variáveis, para as paredes e pilares da construção” (MOLITERNO, 2010).
Quando fazemos um pórtico, as tesouras são elementos que auxiliam na rigidez do projeto. Um exemplo disso é o trapiche da Praia do Laranjal, que ao sofrer sérios problemas de instabilidade, foi corrigido com a instalação de tesouras.
Elas são capazes de sustentar as cargas permanentes e variáveis atuantes nas estruturas, como por exemplo o vento. São compostas pelas Empenas (I) e Linhas (II), Montantes ou pendurais (III), diagonais (IV) e nós. As empenas e as diagonais sofrem esforços de compressão, enquanto os montantes e linhas são tracionados.

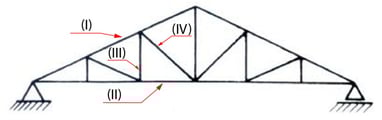

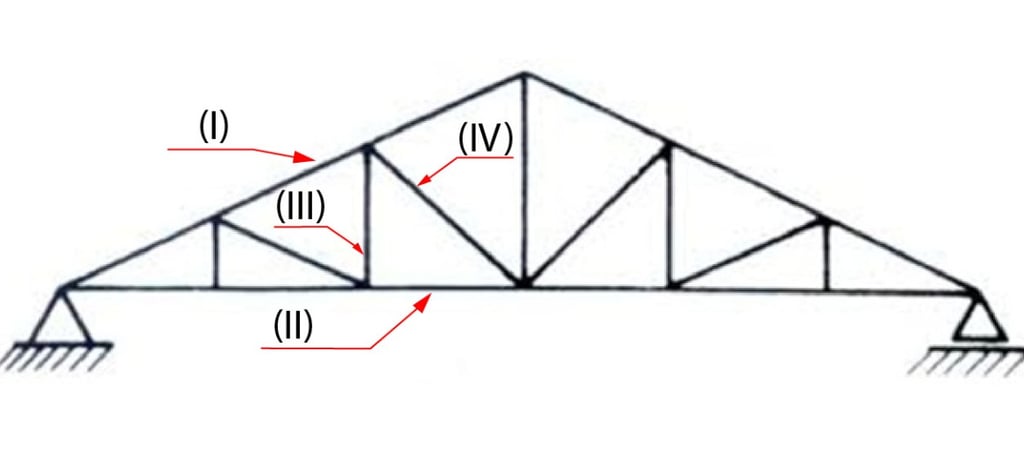

Imagem 1: Tesoura do tipo Howe
Empenas (I): são elementos longos de uma treliça. É a peça que faz o travamento na parte superior;
Linhas (II): são os elementos horizontais. Fazem o travamento inferior da tesoura;
Montantes (III): são elementos verticais da treliça, podendo ser suprimidos dependendo da configuração adotada;
Diagonais (IV): são elementos inclinados da treliça, fixados entre a linha e a empena, dando travamento e suporte à estrutura.

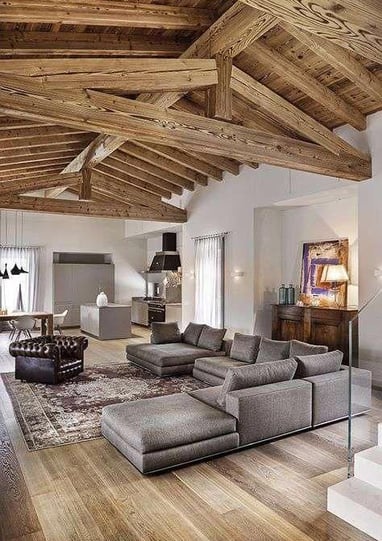

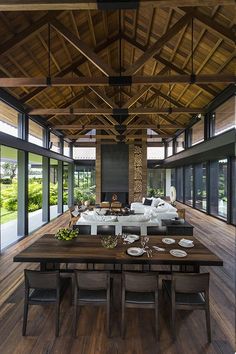

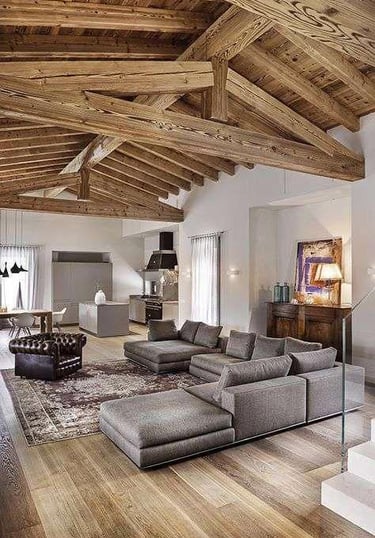

Além de suas funções estruturais, muitas pessoas utilizam as tesouras também como elementos decorativos, proporcionando aos telhados, um visual rústico ou até mesmo industrial. As tesouras aparentes são um elemento arquitetônico desejado principalmente na arquitetura moderna, onde a madeira recebe destaque devido a sua natureza cheia de detalhes.
