Flechas em Estruturas: Quanto a estrutura pode se deformar?
Descrição do post.
PROJETO ESTRUTURAL
9/7/20244 min read
O que são as flechas?
Na engenharia estrutural, o termo "flecha" refere-se ao deslocamento vertical que ocorre em um componente de uma estrutura, como uma viga ou laje, quando está sujeita a cargas. Em outras palavras, é a curvatura para baixo que uma viga, por exemplo, sofre quando um peso é aplicado sobre ela.
A boa notícia é que estes deslocamentos (deformações) são aceitos e previstos em norma. Claro, a flecha em uma estrutura deve ser controlada, quando temos um deslocamento maior que o aceitável, podem ocorrer patologias, afetando a estética, segurança e durabilidade do elemento.

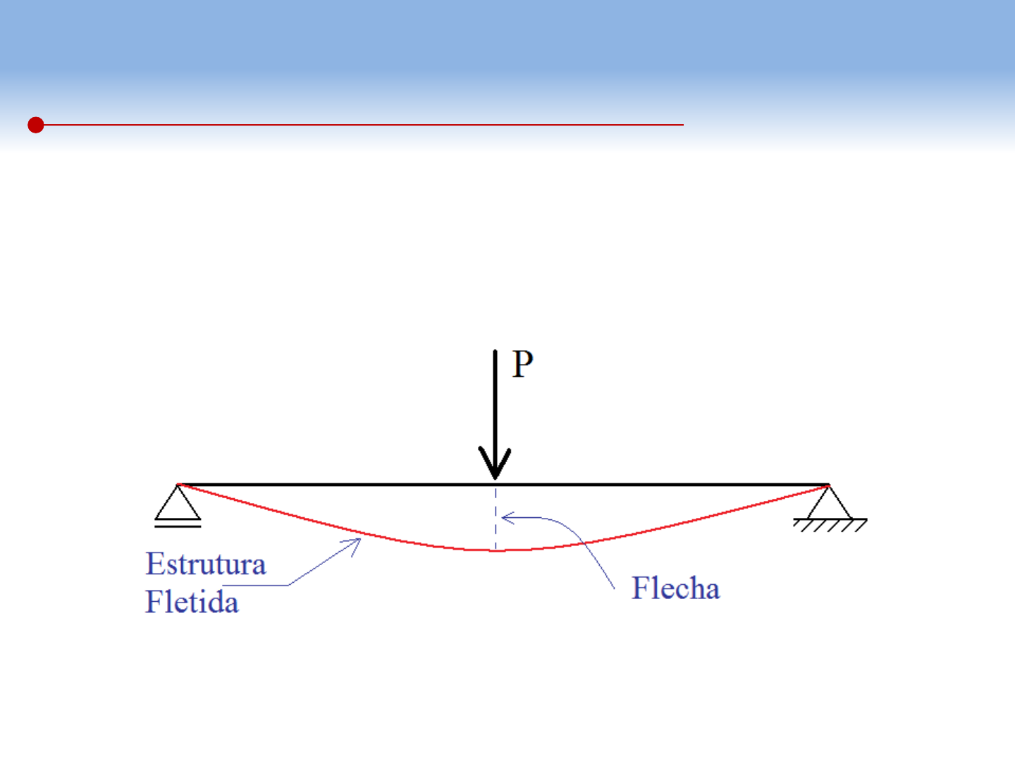

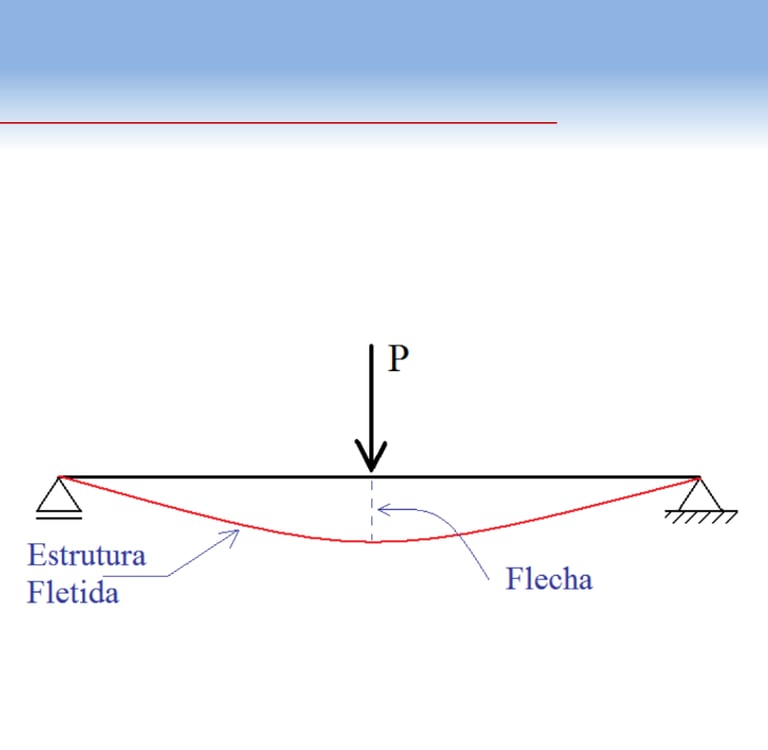

Na figura abaixo, uma carga hipotética 𝑃, quando aplicada a uma viga biapoiada, provoca um efeito de flecha. A linha vermelha representa a forma da viga após a deformação causada pela flexão.
Quais as causas da flecha?

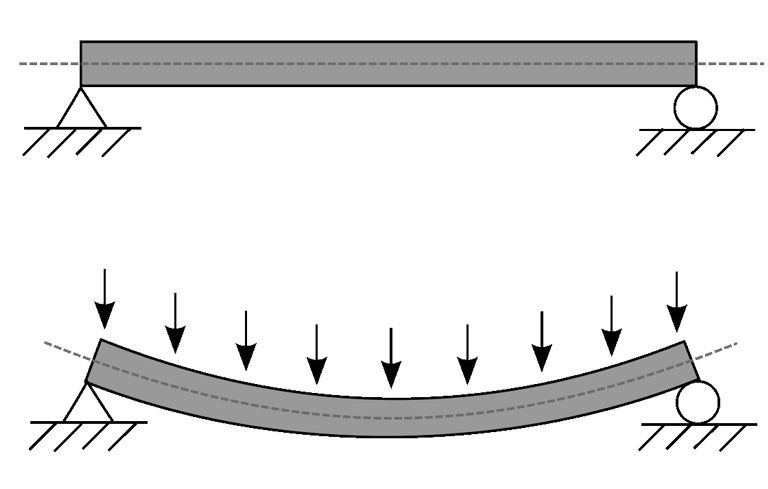

A flecha acontece devido à força que a carga exerce sobre a estrutura. Diversos fatores contribuem para a quantidade de flecha observada:
Carga Aplicada: As cargas podem ser classificadas em permanentes (peso próprio da estrutura e acabamentos) ou variáveis (móveis, pessoas, equipamentos) sobre as estruturas. Quanto maior a carga a ser aplicada, maior será o grau da flecha.

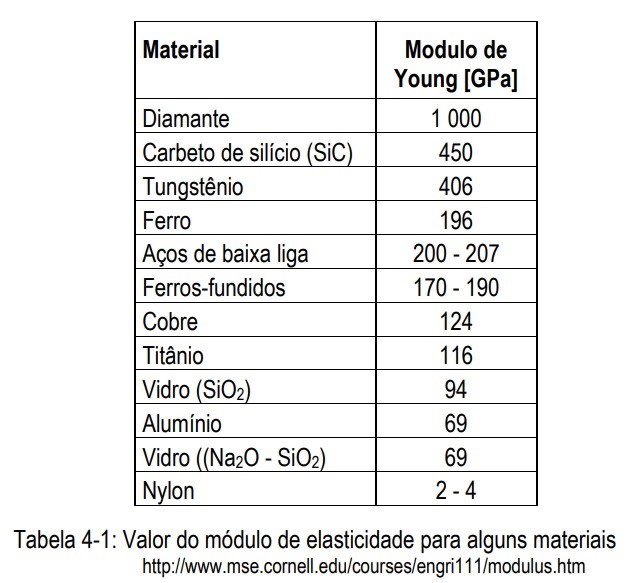

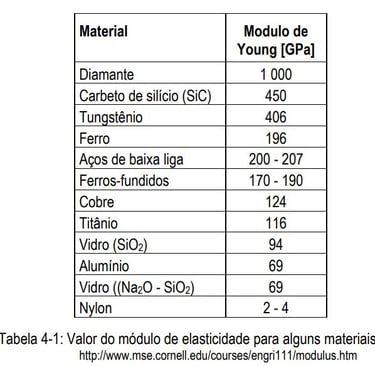

Propriedades do Material: As propriedades dos materiais, como o módulo de elasticidade (ou módulo de Young), determinam como um material se deforma sob carga. Materiais com módulo de elasticidade baixo, como a madeira ou certos plásticos, tendem a se deformar mais do que materiais com módulo alto, como o aço e o concreto.
Dimensões e Geometria dos Componentes: Estruturas mais largas e espessas geralmente apresentam menor flecha em comparação com estruturas mais finas e estreitas. A forma da seção transversal de uma viga, por exemplo, pode influenciar significativamente sua resistência à flexão.
Seções transversais mais eficientes, como a forma em “I” ou em “caixa”, ajudam a reduzir a flecha. A figura abaixo apresenta as duas formas mencionadas, respectivamente.
Defeitos de Construção: Erros na execução, como a colocação inadequada de reforços, o uso de materiais de baixa qualidade ou o não cumprimento das especificações de projeto, podem levar a uma flecha maior do que a prevista.

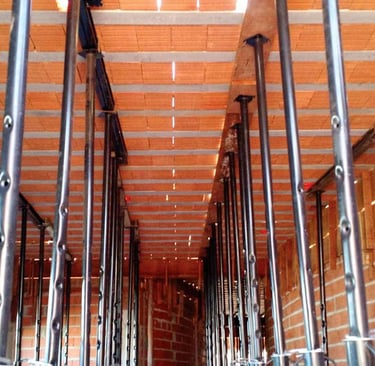

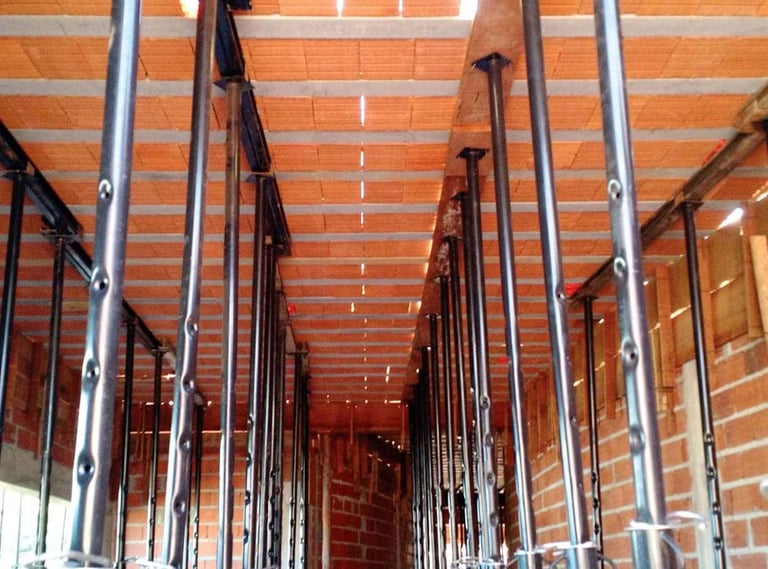

Uma das principais falhas construtivas que geram flechas é a utilização inadequada dos escoramentos. Os escoramentos são estruturas temporárias usadas para suportar componentes durante a construção, especialmente enquanto o concreto ainda está secando. Sem o suporte adequado, o concreto fresco pode se deformar sob seu próprio peso, levando a flechas excessivas.
Importância do Controle da Flecha
Controlar a flecha é crucial por vários motivos:
Segurança Estrutural: O controle de flechas é essencial para assegurar a integridade e estabilidade da estrutura. Flechas excessivas podem sinalizar sobrecarga ou falhas, comprometendo a segurança dos ocupantes e a estabilidade do edifício ou ponte, e potencialmente resultando em falhas catastróficas.
Conforto e Funcionalidade: Flechas visíveis em edifícios e infraestruturas podem causar desconforto e problemas estéticos aos usuários. O controle adequado das flechas assegura superfícies planas e funcionais, melhorando a experiência e evitando desconfortos.
Durabilidade da Estrutura: Flechas excessivas podem danificar acabamentos e componentes estruturais, gerando fissuras e rachaduras. Monitorar e controlar as flechas ajuda a prolongar a vida útil da estrutura e reduz a necessidade de reparos frequentes.
Eficiência Econômica: Manter as flechas dentro dos limites planejados evita custos adicionais com reparos, reforços ou reconstruções, economizando dinheiro a longo prazo e assegurando a funcionalidade da estrutura.
Conclusão
Você pode observar a flecha em estruturas do dia a dia, como pisos de prédios, prateleiras e pontes. Em construções bem projetadas e executadas, a flecha é mínima e não compromete a funcionalidade ou a segurança. No entanto, quando há sobrecarga ou falhas no projeto, a flecha pode se tornar mais perceptível e problemática.
Embora o conceito de flecha possa parecer técnico, sua compreensão é essencial para garantir a segurança e a eficiência das estruturas. A correta projeção e manutenção de estruturas com deflexões controladas são fundamentais para a durabilidade e o desempenho de edifícios e infraestruturas.
Por isso, é crucial contar com serviços de engenharia qualificados para assegurar que as deflexões estejam dentro dos limites seguros e funcionais, garantindo a integridade e a segurança das construções.
Aqui na M3 Engenharia nos preocupamos com tudo isso para que você construa a sua casa com segurança, economia e sem dores de cabeça no futuro!
